| Nama merek: | TSTY |
| Nomor Model: | S11 |
| harga: | $980.00 - $1,100.00/units |
| Packaging Details: | Pengepakan kayu. |
13.8kv 13.2kv 34.5kv trafo dipasang tiang 100kva 75kva 25kva 37.5kva 50kva trafo distribusi listrik fase tunggal
* Model ini diproduksi sesuai dengan standar GB nasional Cina dan standar IEC internasional.
* Menggunakan minyak sebagai alat isolasi utama dari trafo, dan bergantung pada minyak sebagai media pendinginan, seperti pendinginan alami yang direndam minyak, pendinginan udara yang direndam minyak, dll.
* Banyak digunakan di pabrik kimia, pabrik, tempat terpencil dan lingkungan keras lainnya.
Fitur produk:

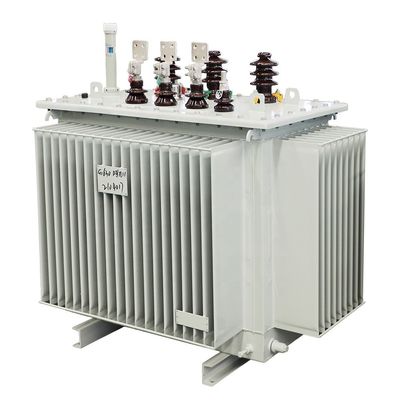

S11 seri transformer tenaga terendam minyak tertutup sepenuhnya yang dikembangkan dan diproduksi oleh perusahaan memiliki keuntungan kerugian rendah, kebisingan rendah dan efisiensi tinggi,yang dapat mencapai efek hemat energi yang baik dan mengurangi polusi.
Transformator terisolasi dari udara untuk mencegah dan memperlambat kerusakan minyak dan penuaan isolasi sehingga meningkatkan keandalan operasi,dan mempertahankan operasi normal tanpa perawatan.
1Inti trafo dilaminasi dengan lembaran baja silikon berkualitas yang digulung dingin, yang sangat mengurangi kehilangan tanpa beban dan arus tanpa beban.Inti terikat untuk memastikan kedapatan inti dan mengurangi kebisingan.
2.Lapisan tegangan tinggi dan rendah terbuat dari tembaga bebas oksigen, dan lilitan tegangan rendah dari 500kVA dan di bawah mengadopsi struktur silinder dua lapisan.630kVA dan di atas mengadopsi struktur spiral ganda atau empat spiral, bobot tegangan tinggi mengadopsi struktur silinder multilayer. 1000kVA dan di atas dapat mengadopsi bobot foil.
3Kelompok koneksi trafo menggunakan Dyn11 untuk mengurangi dampak harmonik pada jaringan listrik dan meningkatkan kualitas pasokan listrik.
4.Transformator adalah struktur yang tertutup sepenuhnya, yang memperpanjang umur layanan. mekanisme posisi ditambahkan ke tubuh untuk mencegah perpindahan selama transportasi.semua pengikat dilengkapi dengan kacang pengikat untuk memastikan bahwa pengikat tidak longgar selama operasi jangka panjang, yang memenuhi persyaratan tidak menggantung inti.
5. Nilai kebisingan yang diukur lebih rendah dari standar. Setelah seri transformator ini telah diangkut secara normal, bagian-bagian yang relevan dapat dipasang tanpa pemeriksaan inti,dan mereka dapat digunakan setelah tes penerimaan memenuhi syarat.
Standar produk:
GB/T 1094 Transformator Daya
GB/T 15164 Panduan Beban Transformator Tenaga Berendam Minyak
GB/T 6451 Transformator Daya Tiga Fase yang Terendam Minyak Parameter dan Persyaratan Teknis
GB/T 2536 Minyak Transformer
GB/T 311.1 Koordinasi Isolasi Peralatan Transmisi dan Transformasi Daya Tegangan Tinggi
GB/T 10237 Tingkat Isolasi Transformator Daya dan Celah Udara Isolasi Eksternal dalam Uji Isolasi
DL/T 572 Peraturan Operasi Transformer
IEC60076
Lingkungan yang berlaku:
1.Suhu lingkungan tinggi: +40°C
2.Suhu lingkungan rendah: -25°C
3.Altitude: <1000m. Kami juga dapat menyesuaikan sesuai permintaan Anda.
4. Rata-rata kelembaban relatif bulanan: 90% (20°C)
5.Lokasi pemasangan: Pabrik kimia, pabrik, tempat terpencil dan lingkungan keras lainnya.
Implikasi Model:
Parameter teknis:
| Parameter teknis untuk S11 seri 6kv - 11kv No-load Voltage Regulation Transformers | |||||||||||
| Kapasitas nominal (KVA) | Kombinasi Tegangan | Simbol Grup Koneksi | No-load Loss R(W) | Kerugian beban R(W) | Tegangan Impedansi ((%) | Arus tanpa beban (%) | L*W*H (mm) | Bagian aktif Berat (kg) * Berat minyak (kg) | Total Berat (kg) | ||
| Tegangan Tinggi ((KV) | Jangkauan Menggunakan Tegangan Tinggi | Tegangan rendah (KV) | |||||||||
| 30 | 6 6.3 10 10.5 11 | ± 5% ± 2x2,5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | 178*78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017*758*1205 | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | 285*105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | 330*110 | 540 | |||||
| 100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | 345*116 | 590 | |||||
| 125 | 240 | 1890/1800 | 2 | 1155*1105*1310 | 415*135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | 485*135 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*1915 | 855*255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | 1150*320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*1920 | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | 2125*1175*2315 | 1910*760 | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | 2125*880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*2570 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940 * 1400 * 1700 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | 2560*780 | 4680 | |||||
| Catatan: Data dalam tabel dapat diubah sesuai kebutuhan. | |||||||||||
1. Perusahaan kami menyediakan Anda dengan desain proyek dan desain proses, dan mendesain dan memproduksi produk sesuai dengan rencana pembelian peralatan dan kebutuhan spesifik Anda.
2Produk yang baru dibeli disediakan dengan bantuan online untuk instalasi dan debugging. Produk berada di bawah sistem layanan seumur hidup. Jika masalah terjadi dalam penggunaan normal, kami akan memberikan solusi dalam waktu satu hari kerja setelah menerima umpan balik pengguna.Kami akan mencoba yang terbaik untuk mendapatkan produk dan berjalan sesegera mungkinDan ada kunjungan rutin oleh teknisi profesional untuk memastikan penggunaan jangka panjang, aman dan dapat diandalkan produk kami.
3.Kami menggunakan kualitas asli bahan, proses dan manufaktur dalam kepatuhan yang ketatdengan ISO9001: 2000 manajemen kualitas internasional untuk memastikan kualitas keunggulan dan pemasangan yang lancar!
TSTY Electric Co., Ltd. didirikan pada tahun 2011dan merupakan produsen trafo yang sangat baik dan dapat diandalkan di Cina. Perusahaan terutama mengembangkan dan memproduksi trafo terendam minyak, trafo tipe kering,Substasiun tipe kotak dan set lengkap peralatan tegangan tinggi dan rendah.
Peralatan yang dimasukkan ke dalam produksi dan operasi proyekperusahaan telah mendirikan Henan Triangle Energy-saving Transformer Engineering Technology Research Center,dengan 71 paten model utilitas dan 15 paten penemuan.
Dengan bertahun-tahun akumulasi di industri trafodan kemampuan inovasi teknologi yang kuat, ia menyediakan solusi komprehensif untuk industri energi Cina.Perusahaan ini adalah unit pengadaan utama untuk proyek nasional skala besar seperti State Grid, Administrasi Kereta Api Negara, Zhengzhou Coal Group, Pingmei Group dan South to North Water Diversion.
|
|
