| Nama merek: | TSTY |
| Nomor Model: | S11 |
| harga: | $980.00 - $1,100.00/units |
| Packaging Details: | Pengepakan kayu. |

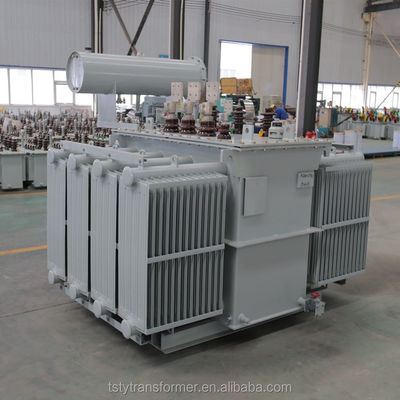

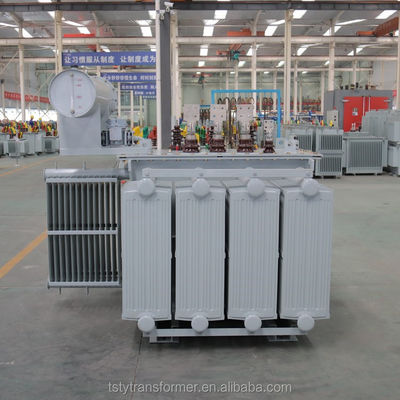

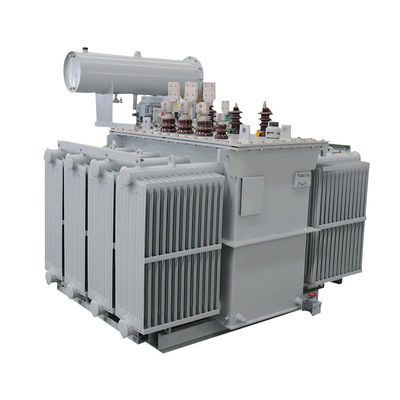

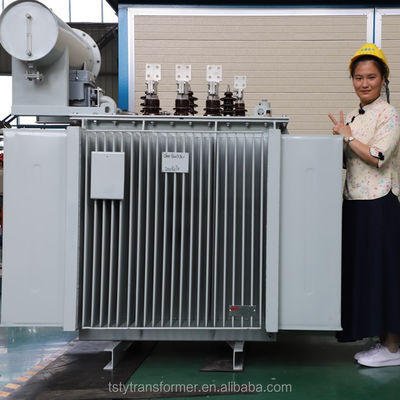

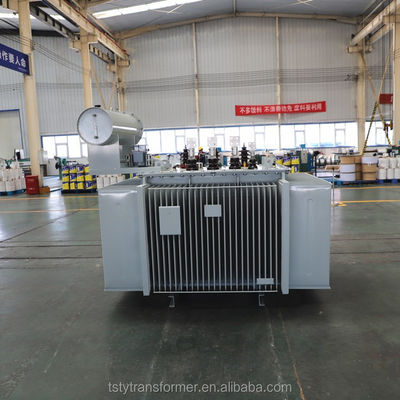

* Model ini diproduksi sesuai dengan standar GB nasional Cina dan standar IEC internasional.
* Menggunakan minyak sebagai alat isolasi utama dari trafo, dan bergantung pada minyak sebagai media pendinginan, seperti pendinginan alami yang direndam minyak, pendinginan udara yang direndam minyak, dll.
* Banyak digunakan di pabrik kimia, pabrik, tempat terpencil dan lingkungan keras lainnya.
Fitur produk:
1Lemparan tegangan tinggi mengadopsi struktur silinder dan terus menerus multi-lapisan, yang meningkatkan distribusi pukulan dari lilitan.
2Tekanan rendah dengan kapasitas dalam kisaran 630 ~ 3150kVA mengadopsi struktur silinder, spiral dan terus menerus, dengan kekuatan mekanik yang tinggi, distribusi ampere-putaran seimbang,dan ketahanan sirkuit pendek yang kuat.
3Sebuah mekanisme posisi ditambahkan ke tubuh untuk mencegah perpindahan selama transportasi.semua pengikat dilengkapi dengan kacang pengikat untuk memastikan bahwa pengikat tidak longgar selama operasi jangka panjang produk, yang memenuhi persyaratan tidak menggantung inti. .
4Inti besi mengadopsi kualitas tinggi bergelombang dingin-butir berorientasi lembaran baja silikon dengan superposisi jahitan miring penuh.
5. Seluruh seri produk yang indah dalam penampilan, kecil dalam ukuran, dan kecil di daerah instalasi.
6Kotak terminal dapat digunakan untuk transformer minyak di atas 2000kva:Node perlindungan dan kabel kontrol pada trafo semua dipimpin ke dalam kotak logam melalui selang logam untuk memfasilitasi pelanggan kabelKotak ini disebut kotak terminal.
Keuntungan 1:Pengaturan blok terminal memudahkan pelanggan kabel, yang memecahkan masalah bahwa pelanggan harus membaca manual aksesori dari berbagai produsen sebelum kabel,dan mengurangi waktu untuk instalasi di tempat.
Keuntungan 2: Penggunaan casing stainless steel dan sendi pipa tidak hanya meningkatkan umur layanan, tetapi juga meningkatkan tingkat perlindungan produk, sehingga tingkat perlindungan produk dapat mencapai IP54.
Keuntungan 3: Penggunaan selang logam berlapis plastik stainless steel secara langsung mengisolasi saluran sekunder dari lingkungan yang keras, dan anti-ekstrusi,daya tahan peregangan dan benturan selang logam berlapis stainless steel meningkatkan keamanan dan stabilitas transmisi sinyal dan meningkatkan umur komponen perlindungan trafo.
Standar produk:
GB/T 1094 Transformator Daya
GB/T 15164 Panduan Beban Transformator Tenaga Berendam Minyak
GB/T 6451 Transformator Daya Tiga Fase yang Terendam Minyak Parameter dan Persyaratan Teknis
GB/T 2536 Minyak Transformer
GB/T 311.1 Koordinasi Isolasi Peralatan Transmisi dan Transformasi Daya Tegangan Tinggi
GB/T 10237 Tingkat Isolasi Transformator Daya dan Celah Udara Isolasi Eksternal dalam Uji Isolasi
DL/T 572 Peraturan Operasi Transformer
IEC60076
Lingkungan yang berlaku:
1.Suhu lingkungan tinggi: +40°C
2.Suhu lingkungan rendah: -25°C
3.Altitude: <1000m. Kami juga dapat menyesuaikan sesuai permintaan Anda.
4. Rata-rata kelembaban relatif bulanan: 90% (20°C)
5.Lokasi pemasangan: Pabrik kimia, pabrik, tempat terpencil dan lingkungan keras lainnya.
Implikasi Model:
Parameter teknis:
| Parameter teknis untuk S11 Seri 35kv Transformer Regulasi Tegangan Tanpa Beban | |||||||||||
| Kapasitas nominal (KVA) | Kombinasi Tegangan | Simbol Grup Koneksi | No-load Loss R(W) | Kerugian beban R(W) | Tegangan Impedansi ((%) | Arus tanpa beban (%) | L*W*H (mm) | Bagian aktif Berat (kg) * Berat minyak (kg) | Total Berat (kg) | ||
| Tegangan Tinggi ((KV) | Jangkauan Menggunakan Tegangan Tinggi | Tegangan rendah (KV) | |||||||||
| 50 | 35 38.5 | ± 5% ± 2x2,5% | 0.4 | Dyn11 Yyn0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | 300*330 | 860 |
| 100 | 230 | 2010/1910 | 1.1 | 1200*995*1935 | 470*383 | 1130 | |||||
| 125 | 270 | 2370/2260 | 1.1 | 1235*940*1955 | 550*465 | 1335 | |||||
| 160 | 280 | 2820/2680 | 1 | 1285*895*1950 | 580*485 | 1475 | |||||
| 200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | 680*595 | 1755 | |||||
| 250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 | 860*650 | 2000 | |||||
| 315 | 480 | 4750/4530 | 0.95 | 1930*1065*2320 | 980*765 | 2290 | |||||
| 400 | 580 | 5740/5470 | 0.85 | 1850*1165*2015 | 1170*885 | 2725 | |||||
| 500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | 1340*960 | 3090 | |||||
| 630 | 830 | 7860 | 0.65 | 2085*1240*2515 | 1550*895 | 3810 | |||||
| 800 | 980 | 9400 | 0.65 | 2305*1615*2685 | 1990*1030 | 4510 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | 2415*1475 | 5055 | |||||
| 1250 | 1400 | 13900 | 0.6 | 2495*2010*2675 | 2480*1405 | 5290 | |||||
| 1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | 2600*1490 | 5450 | |||||
| 2000 | 1990 | 19700 | 0.55 | 2790*2180*2860 | 2720*1590 | 5600 | |||||
| 2500 | 2360 | 23200 | 0.55 | 2900*2290*2980 | 2830*1720 | 5760 | |||||
| Catatan: Data dalam tabel dapat diubah sesuai kebutuhan. | |||||||||||
Area penggulung foil tegangan rendah:
Ruang penyimpanan kasus:
Pemasangan kumparan:
Pengumpulan:
Pengujian:
1. Perusahaan kami menyediakan Anda dengan desain proyek dan desain proses, dan mendesain dan memproduksi produk sesuai dengan rencana pembelian peralatan dan kebutuhan spesifik Anda.
2Produk yang baru dibeli disediakan dengan bantuan online untuk instalasi dan debugging. Produk berada di bawah sistem layanan seumur hidup. Jika masalah terjadi dalam penggunaan normal, kami akan memberikan solusi dalam waktu satu hari kerja setelah menerima umpan balik pengguna.Kami akan mencoba yang terbaik untuk mendapatkan produk dan berjalan sesegera mungkinDan ada kunjungan rutin oleh teknisi profesional untuk memastikan penggunaan jangka panjang, aman dan dapat diandalkan produk kami.
3.Kami menggunakan kualitas asli bahan, proses dan manufaktur dalam kepatuhan yang ketatdengan ISO9001: 2000 manajemen kualitas internasional untuk memastikan kualitas keunggulan dan pemasangan yang lancar!
TSTY Electric Co., Ltd. didirikan pada tahun 2007dan merupakan produsen trafo yang sangat baik dan dapat diandalkan di Cina. Perusahaan terutama mengembangkan dan memproduksi trafo terendam minyak, trafo tipe kering,Substasiun tipe kotak dan set lengkap peralatan tegangan tinggi dan rendah.
Peralatan yang dimasukkan ke dalam produksi dan operasi proyekperusahaan telah mendirikan Henan Triangle Energy-saving Transformer Engineering Technology Research Center,dengan 71 paten model utilitas dan 15 paten penemuan.
Dengan bertahun-tahun akumulasi di industri trafodan kemampuan inovasi teknologi yang kuat, ia menyediakan solusi komprehensif untuk industri energi Cina.Perusahaan ini adalah unit pengadaan utama untuk proyek nasional skala besar seperti State Grid, Administrasi Kereta Api Negara, Zhengzhou Coal Group, Pingmei Group dan South to North Water Diversion.
|
|
