| Nama merek: | TSTY |
| Nomor Model: | S11 |
| harga: | $1,000.00/units 1-1 units |

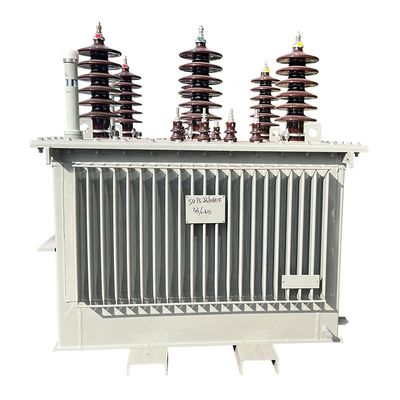

* Transformer Pole Mounted ini diproduksi sesuai dengan standar GB nasional Cina dan standar IEC internasional.
* Ia menggunakan minyak sebagai alat isolasi utama dari trafo, dan bergantung pada minyak sebagai media pendinginan, seperti pendinginan alami yang direndam minyak, pendinginan udara yang direndam minyak,pendinginan air terendam minyak dan sirkulasi minyak paksa, dll.

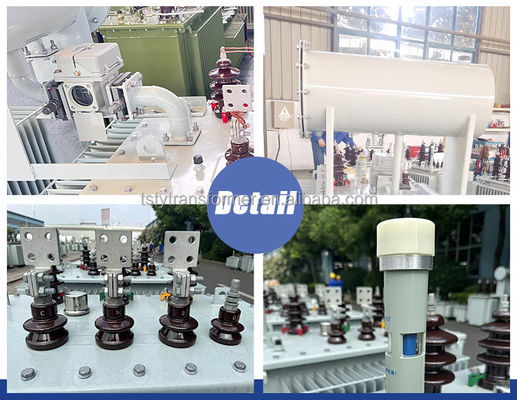

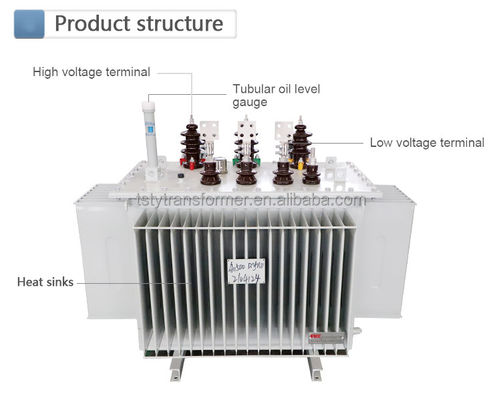

* Komponen utama: inti besi, gulungan, tangki bahan bakar, bantal minyak, alat pernapasan, tabung tahan ledakan (ventil pelepasan tekanan), radiator, casing isolasi, saklar keran, relay gas, termometer,pemurni minyak, dll.
* Digunakan secara luas di gedung tinggi, pusat perdagangan, kereta bawah tanah, bandara, stasiun, perusahaan industri dan pertambangan, platform pengeboran dan platform produksi minyak;terutama cocok untuk digunakan dalam bahan mudah terbakar, lingkungan eksplosif dan lingkungan keras lainnya.
Fitur-fitur trafo yang dipasang di tiang:
S11 seri transformer tenaga terendam minyak tertutup sepenuhnya yang dikembangkan dan diproduksi oleh perusahaan memiliki keuntungan kerugian rendah, kebisingan rendah dan efisiensi tinggi,yang dapat mencapai efek hemat energi yang baik dan mengurangi polusi.
Dibandingkan dengan transformator biasa yang terendam minyak, transformator yang tertutup sepenuhnya menghilangkan konservator minyak.Perubahan volume minyak diatur secara otomatis dan dikompensasi oleh elastisitas lembaran bergelombang tangki minyak bergelombangTransformator terisolasi dari udara untuk mencegah dan memperlambat kerusakan minyak dan penuaan isolasi untuk meningkatkan keandalan operasi,dan mempertahankan operasi normal tanpa perawatan.
1Inti trafo dilaminasi dengan lembaran baja silikon yang digulung dingin yang diimpor, yang sangat mengurangi kehilangan tanpa beban dan arus tanpa beban.Inti terikat untuk memastikan kedapatan inti dan mengurangi kebisingan.
2.Lapisan tegangan tinggi dan rendah terbuat dari tembaga bebas oksigen, dan lilitan tegangan rendah dari 500kVA dan di bawah mengadopsi struktur silinder dua lapisan.630kVA dan di atas mengadopsi struktur spiral ganda atau empat spiral, lilitan tegangan tinggi mengadopsi struktur silinder multilayer.
3Kelompok koneksi trafo menggunakan Dyn11 untuk mengurangi dampak harmonik pada jaringan listrik dan meningkatkan kualitas pasokan listrik.
4.Transformator adalah struktur tertutup sepenuhnya, yang memperpanjang umur layanan, tidak memerlukan inti gantung dan pemeliharaan.
5. Nilai kebisingan yang diukur lebih rendah dari standar. Setelah seri transformator ini telah diangkut secara normal, bagian-bagian yang relevan dapat dipasang tanpa pemeriksaan inti,dan mereka dapat digunakan setelah tes penerimaan memenuhi syarat.
Standar Transformator yang dipasang di tiang:
GB 1094 Transformator Daya
GB/T 15164 Panduan Beban Transformator Tenaga Berendam Minyak
GB/T 6451 Transformator Daya Tiga Fase yang Terendam Minyak Parameter dan Persyaratan Teknis
GB 2536 Minyak Transformer
GB 311.1 Koordinasi Isolasi Peralatan Transmisi dan Transformasi Daya Tegangan Tinggi
GB 10237 Tingkat Isolasi Transformator Daya dan Celah Udara Isolasi Eksternal dalam Uji Isolasi
DL/T 572 Peraturan Operasi Transformer
Transformer yang dipasang di tiang Lingkungan yang berlaku:
1.Suhu lingkungan tinggi: +40°C
2.Suhu lingkungan rendah: -25°C
3. Ketinggian: < 1000m
4. Rata-rata kelembaban relatif bulanan: 90% (20°C)
5.Lokasi pemasangan: Pemasangan di tempat yang tidak memiliki kebakaran, bahaya ledakan, polusi serius, korosi kimia dan getaran yang parah, di dalam atau di luar ruangan.
Implikasi Model Transformer Pole Mounted:
Transformer yang dipasang di tiangParameter teknis:
| Parameter Teknis untuk S11 Seri 35kv Transformer Regulasi Tegangan Tanpa Beban Tiga-Fase Dual-Winding | |||||||||||
| Kapasitas nominal (KVA) | Kombinasi Tegangan | Simbol Grup Koneksi | No-load Loss R(W) | Kerugian beban R(W) | Arus tanpa beban (%) | Tegangan Impedansi ((%) | L*W*H (mm) | Bagian aktif Berat (kg) * Berat minyak (kg) | Total Berat (kg) | ||
| Tegangan Tinggi ((KV) | Jangkauan Menggunakan Tegangan Tinggi | Tegangan rendah (KV) | |||||||||
| 630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2x2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ±2x2,5% | 3.15 3.3 6.3 6.6 10.5 | Ynd11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | 25110*12010 | 49960 | |||||
| Catatan: 1. Dimensi dan beratnya dapat berubah sesuai kebutuhan. 2Untuk trafo dengan kapasitas nominal 500kva dan di bawahnya, nilai kerugian beban di atas garis diagonal dalam tabel berlaku untuk kelompok koneksi Dyn11 atau Yzn11,dan nilai kehilangan beban di bawah garis diagonal berlaku untuk kelompok koneksi Yyn0. 3Ketika tingkat beban rata-rata trafo antara 35%-40%, efisiensi operasi tertinggi dapat diperoleh dengan menggunakan nilai kerugian dalam tabel. | |||||||||||
1. Perusahaan kami menyediakan Anda dengan desain proyek dan desain proses, dan mendesain dan memproduksi produk sesuai dengan rencana pembelian peralatan dan kebutuhan spesifik Anda.
2Produk yang baru dibeli disediakan dengan bantuan online untuk instalasi dan debugging. Produk berada di bawah sistem layanan seumur hidup. Jika masalah terjadi dalam penggunaan normal, kami akan memberikan solusi dalam waktu satu hari kerja setelah menerima umpan balik pengguna.Kami akan mencoba yang terbaik untuk mendapatkan produk dan berjalan sesegera mungkinDan ada kunjungan rutin oleh teknisi profesional untuk memastikan penggunaan jangka panjang, aman dan dapat diandalkan produk kami.
3.Kami menggunakan kualitas asli bahan, proses dan manufaktur dalam kepatuhan yang ketatdengan ISO9001: 2000 manajemen kualitas internasional untuk memastikan kualitas keunggulan dan pemasangan yang lancar!
TSTY Electric Co., Ltd. didirikan pada tahun 2011dan merupakan produsen trafo yang sangat baik dan dapat diandalkan di Cina. Perusahaan terutama mengembangkan dan memproduksi trafo terendam minyak, trafo tipe kering,Substasiun tipe kotak dan set lengkap peralatan tegangan tinggi dan rendah.
Peralatan yang dimasukkan ke dalam produksi dan operasi proyekperusahaan telah mendirikan Henan Triangle Energy-saving Transformer Engineering Technology Research Center,dengan 71 paten model utilitas dan 15 paten penemuan.
Dengan bertahun-tahun akumulasi di industri trafodan kemampuan inovasi teknologi yang kuat, ia menyediakan solusi komprehensif untuk industri energi Cina.Perusahaan ini adalah unit pengadaan utama untuk proyek nasional skala besar seperti State Grid, Administrasi Kereta Api Negara, Zhengzhou Coal Group, Pingmei Group dan South to North Water Diversion.
|
|
