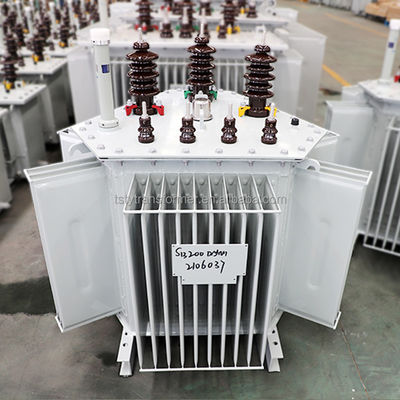

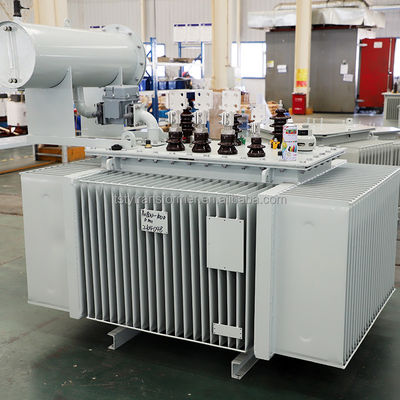

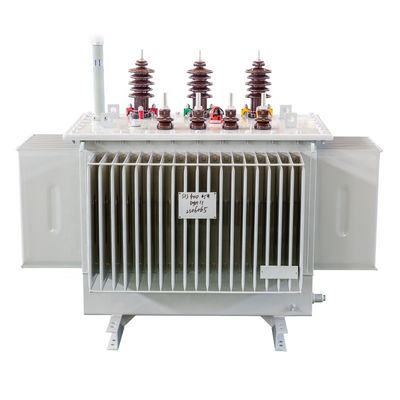

35KV 3.3KV Tiga fase Transformator Dual-Winding toris inti minyak terendam transformator

Name: 35KV 3.3KV Tiga fase Transformator Dual-Winding toris inti minyak terendam transformator
Brand: TSTY
SKU: S11
Price: 1 USD
Availability: InStock
Rating: 4.5 (106 reviews)

Nama merek:	TSTY
Nomor Model:	S11
harga:	$1,200.00/units 1-1 units

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal:

Henan, Cina

Sertifikasi:

ISO9001

Penggunaan:

Kekuatan

Fase:

Tiga

Struktur koil:

toroidal

Nomor Koil:

Nama produk:

trafo tegangan tinggi

Jenis:

Transformator berisi oli

Frekuensi:

50/60hz

Bahan:

Tembaga / Aluminium

Standar:

IEC / Inggris Raya

Jenis transformator:

Transformator Terendam Minyak S11

Grup vektor:

Dyn11 / Yyn0

Jaminan:

2 tahun

Paket:

Kasus kayu

Deskripsi Produk

Produsen Transformator Tegangan Tinggi 35KV 3.3KV Transformator Tiga Fase Dual-Winding Transformator toridal core oil immersed transformer

* Transformer Tegangan Tinggi ini diproduksi sesuai dengan standar GB nasional Cina dan standar IEC internasional.
* Ia menggunakan minyak sebagai alat isolasi utama dari trafo, dan bergantung pada minyak sebagai media pendinginan, seperti pendinginan alami yang direndam minyak, pendinginan udara yang direndam minyak,pendinginan air terendam minyak dan sirkulasi minyak paksa, dll.
* Komponen utama: inti besi, gulungan, tangki bahan bakar, bantal minyak, alat pernapasan, tabung tahan ledakan (ventil pelepasan tekanan), radiator, casing isolasi, saklar keran, relay gas, termometer,pemurni minyak, dll.
* Digunakan secara luas di gedung tinggi, pusat perdagangan, kereta bawah tanah, bandara, stasiun, perusahaan industri dan pertambangan, platform pengeboran dan platform produksi minyak;terutama cocok untuk digunakan dalam bahan mudah terbakar, lingkungan eksplosif dan lingkungan keras lainnya.

Fitur Transformer Tegangan Tinggi:

S11 seri transformer tenaga terendam minyak tertutup sepenuhnya yang dikembangkan dan diproduksi oleh perusahaan memiliki keuntungan kerugian rendah,kebisingan rendah dan efisiensi tinggi,yang dapat mencapai efek hemat energi yang baik dan mengurangi polusi.
Dibandingkan dengan transformator biasa yang terendam minyak, transformator yang tertutup sepenuhnya menghilangkan konservator minyak.Perubahan volume minyak diatur secara otomatis dan dikompensasi oleh elastisitas lembaran bergelombang tangki minyak bergelombangTransformator terisolasi dari udara untuk mencegah dan memperlambat kerusakan minyak dan penuaan isolasi untuk meningkatkan keandalan operasi,dan mempertahankan operasi normal tanpa perawatan.
1Inti trafo dilaminasi dengan lembaran baja silikon yang digulung dingin yang diimpor, yang sangat mengurangi kehilangan tanpa beban dan arus tanpa beban.Inti terikat untuk memastikan kedapatan inti dan mengurangi kebisingan.
2.Lapisan tegangan tinggi dan rendah terbuat dari tembaga bebas oksigen, dan lilitan tegangan rendah dari 500kVA dan di bawah mengadopsi struktur silinder dua lapisan.630kVA dan di atas mengadopsi struktur spiral ganda atau empat spiral, lilitan tegangan tinggi mengadopsi struktur silinder multilayer.
3Kelompok koneksi trafo menggunakan Dyn11 untuk mengurangi dampak harmonik pada jaringan listrik dan meningkatkan kualitas pasokan listrik.
4.Transformator adalah struktur tertutup sepenuhnya, yang memperpanjang umur layanan, tidak memerlukan inti gantung dan pemeliharaan.
5. Nilai kebisingan yang diukur lebih rendah dari standar. Setelah seri transformator ini telah diangkut secara normal, bagian-bagian yang relevan dapat dipasang tanpa pemeriksaan inti,dan mereka dapat digunakan setelah tes penerimaan memenuhi syarat.

Rincian produk

Standar Transformer Tegangan Tinggi:

GB 1094 Transformator Daya
GB/T 15164 Panduan Beban Transformator Tenaga Berendam Minyak
GB/T 6451 Transformator Daya Tiga Fase yang Terendam Minyak Parameter dan Persyaratan Teknis
GB 2536 Minyak Transformer
GB 311.1 Koordinasi Isolasi Peralatan Transmisi dan Transformasi Daya Tegangan Tinggi
GB 10237 Tingkat Isolasi Transformator Daya dan Celah Udara Isolasi Eksternal dalam Uji Isolasi
DL/T 572 Peraturan Operasi Transformer

Transformator Tegangan Tinggi Lingkungan yang berlaku:
1.Suhu lingkungan tinggi: +40°C
2.Suhu lingkungan rendah: -25°C
3. Ketinggian: < 1000m
4. Rata-rata kelembaban relatif bulanan: 90% (20°C)
5.Lokasi pemasangan: Pemasangan di tempat yang tidak memiliki bahaya kebakaran, bahaya ledakan, polusi serius, korosi kimia dan
getaran yang parah, di dalam atau di luar ruangan.

Parameter Produk

Parameter Teknis untuk S11 Seri 35kv Transformer Regulasi Tegangan Tanpa Beban Tiga-Fase Dual-Winding
Kapasitas nominal (KVA)	Kombinasi Tegangan					Simbol Grup Koneksi	No-load Loss R(W)	Kerugian beban R(W)	Arus tanpa beban (%)	Tegangan Impedansi ((%)	LWH (mm)
Kapasitas nominal (KVA)		Tegangan Tinggi ((KV)	Jangkauan Menggunakan Tegangan Tinggi	Tegangan rendah (KV)		Simbol Grup Koneksi	No-load Loss R(W)	Kerugian beban R(W)	Arus tanpa beban (%)	Tegangan Impedansi ((%)	LWH (mm)
630	35	±2x2,5% ±5%	3.15 6.3 10.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35-38.5	±2x2,5% ±5%	3.15 6.3 10.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35-38.5	±2x2,5%	3.15 3.3 6.3 6.6 10.5	Ynd11	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
Catatan: 1. Dimensi dan beratnya dapat berubah sesuai kebutuhan. 2Untuk trafo dengan kapasitas nominal 500kva dan di bawahnya, nilai kerugian beban di atas garis diagonal dalam tabel berlaku untuk kelompok koneksi Dyn11 atau Yzn11,dan nilai kehilangan beban di bawah garis diagonal berlaku untuk kelompok koneksi Yyn0. 3Ketika tingkat beban rata-rata trafo antara 35%-40%, efisiensi operasi tertinggi dapat diperoleh dengan menggunakan nilai kerugian dalam tabel.

Tampilan Produk

Pengemasan dan Pengiriman

Layanan purna jual

1Perusahaan kami menyediakan Anda dengan desain proyek dan desain proses, dan merancang dan memproduksi produk sesuai dengan rencana pembelian peralatan dan kebutuhan khusus Anda.Dan melatih personel teknis dan operasi untuk Anda.
2.Produk yang baru dibeli disediakan dengan bantuan online untuk instalasi dan debugging. Produk berada di bawah sistem layanan seumur hidup. Jika terjadi masalah dalam penggunaan normal,kami akan memberikan solusi dalam waktu satu hari kerja setelah menerima umpan balik penggunaKami akan mencoba yang terbaik untuk mendapatkan produk dan berjalan sesegera mungkin. Dan ada kunjungan reguler oleh teknisi profesional untuk memastikan penggunaan jangka panjang, aman dan dapat diandalkan produk kami.
3.Kami menggunakan kualitas asli bahan, proses dan manufaktur dalam kepatuhan ketat dengan ISO9001: 2000 manajemen mutu internasional untuk memastikan kualitas keunggulan dan pemasangan yang lancar!

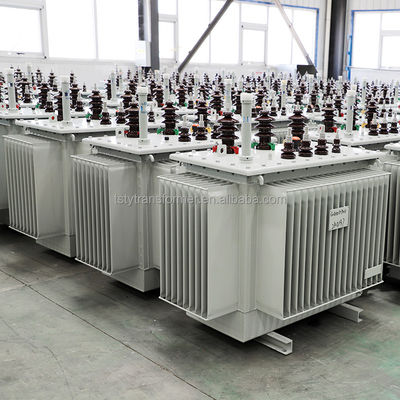

Pabrik Kami

TSTY Electric Co., Ltd. didirikan pada tahun 2011 dan merupakan produsen trafo yang sangat baik dan dapat diandalkan di Cina.Transformator tipe kering, substasi tipe kotak dan set lengkap peralatan tegangan tinggi dan rendah.
Peralatan yang digunakan dalam produksi dan operasi proyek ini mendukung penghematan energi, intelijen, informasi dan
perusahaan telah mendirikan Henan Triangle Energy-saving Transformer Engineering Technology Research Center,dengan 71 paten model utilitas dan 15 paten penemuan.
Dengan akumulasi bertahun-tahun di industri trafo dan kemampuan inovasi teknologi yang kuat, ia menyediakan solusi komprehensif untuk industri listrik Cina.Perusahaan ini adalah unit pengadaan utama untuk proyek nasional skala besar seperti State Grid, Administrasi Kereta Api Negara, Zhengzhou Coal Group, Pingmei Group dan South to North Water Diversion.

Sertifikasi

Kunjungan Pelanggan

T: Siapa kita?
A: Kami adalah produsen profesional besar transformer terbenam minyak, tipe kering transformer, substasiun transformer,HV dan LV switchgear, didirikan pada tahun 2011.

T: Mengapa Anda harus membeli dari kami dan tidak dari pemasok lain?
A:Sebagai perusahaan yang mengkhususkan diri dalam produksi trafo selama 12 tahun.2007, ISO4001:2004L
.CE,CCC,UL,CSA,TYPE TEST REPORT, dll sertifikat,Produk sesuai IEC, IEEE, ANSI, , standar GOST, kami memiliki kualitas tinggi, pengiriman cepat, jaminan layanan purna jual dan harga pabrik.

T: Bagaimana transformer dikirim?
A: Transformer selalu dikirim dengan kapal,kereta api atau truk ke luar negeri,yang dengan badan aktif utama dalam jumlah besar dan aksesori dalam kasus kayu.

T: Apakah produk Anda dapat disesuaikan?
A: Mempertimbangkan perbedaan dalam tegangan, frekuensi dan spesialisasi lain dari produk trafo di berbagai negara dan
Wilayah, produk kami dapat disesuaikan sesuai dengan kebutuhan Anda.

T: Apakah Anda menawarkan garansi untuk produk?
A: Ya. Kami menawarkan garansi setidaknya dua tahun untuk semua trafo kami.

T: Apakah Anda menerima FAT (Factory Acceptance Test)?
A: Ya. Tersedia. Kami bertanggung jawab untuk pengujian setiap set trafo.

T: Apakah Anda menugaskan insinyur untuk layanan purna jual?
A: Ya. Untuk produk kami, kami semua menunjukkan panduan instalasi setelah penjualan dan pertanyaan pertanyaan.
